তরল - থেকে - এয়ার হিট এক্সচেঞ্জারগুলি কী কী?

A তরল - থেকে - এয়ার হিট এক্সচেঞ্জারতরল মাধ্যম থেকে আশেপাশের প্রক্রিয়া বাতাসে তাপ স্থানান্তর করার জন্য ডিজাইন করা একটি ডিভাইস। এটি সাধারণত তাপ বা শীতল বাতাসে ব্যবহৃত হয় যা শিল্প প্রক্রিয়াগুলিতে প্রচারিত হয়।

এই নিবন্ধটি আমাদের তরল - থেকে - এয়ার হিট এক্সচেঞ্জারদের সম্পর্কে আরও জানাবে, তারা কীভাবে কাজ করে, আমরা সেগুলি কোথায় খুঁজে পাই এবং কেন সেগুলি কিছু শিল্পের জন্য প্রয়োজনীয়।

একটি তরল - থেকে - এয়ার হিট এক্সচেঞ্জারে একটি সিরিজ টিউব বা চ্যানেল রয়েছে যার মাধ্যমে তরল প্রবাহিত হয় এবং যেখানে সেই টিউব/চ্যানেলগুলি একটি বায়ু প্রবাহের সংস্পর্শে আসে যেখানে তাপের শক্তি বিনিময় হয়। এই নকশাটি তরল এবং বাতাসের মধ্যে তাপীয় শক্তির বিনিময়কে সহজতর করে, তরল থেকে বাতাসে বা তদ্বিপরীত তাপ স্থানান্তর করে।

এই ধরণের হিট এক্সচেঞ্জার শিল্প প্রক্রিয়া, স্বয়ংচালিত কুলিং সিস্টেম, এয়ার কন্ডিশনার ইউনিট এবং বৈদ্যুতিক মন্ত্রিসভা কুলিংয়ে কয়েকটি নাম রাখার জন্য পাওয়া যায়। তরল এবং পরিবেষ্টিত বাতাসের মধ্যে তাপমাত্রার পার্থক্যটি ব্যবহার করে, একটি তরল - থেকে - এয়ার হিট এক্সচেঞ্জার দক্ষতার সাথে তাপকে বিলুপ্ত করে এবং চিকিত্সা পরিবেশের কাঙ্ক্ষিত অপারেটিং তাপমাত্রা বজায় রাখতে সহায়তা করে।

কীভাবে একটি তরল - থেকে - এয়ার হিট এক্সচেঞ্জার কাজ করে? এখানে একটি সরল ব্যাখ্যা।

1। তরল প্রবাহ

তরল, যেমন জল বা তেল, তাপ এক্সচেঞ্জারে প্রবেশ করে এবং প্রাক - নির্ধারিত প্যাটার্নে টিউব বা চ্যানেলগুলির মাধ্যমে প্রবাহিত করার জন্য নির্দেশিত হয়। এই টিউবগুলি এবং প্রায়শই ফিনগুলি তাপ বিনিময়ের জন্য উপলব্ধ পৃষ্ঠের ক্ষেত্রটি সর্বাধিক করার জন্য ডিজাইন করা হয়েছে।

2। তাপ স্থানান্তর

তরলটি টিউবগুলির মধ্য দিয়ে প্রবাহিত হওয়ার সাথে সাথে এটি পরিবাহী মাধ্যমে টিউব দেয়ালে তাপীয় শক্তি বিনিময় করে। টিউব দেয়াল এবং ডানাগুলি কন্ডাক্টর এবং কনভেক্টর হিসাবে কাজ করে, তরল থেকে পরিবেশে তাপ স্থানান্তরকে সহজতর করে।

3। এয়ারফ্লো

বায়ু হয় বাধ্য হয় বা টিউবগুলির বাহ্যিক পৃষ্ঠের উপরে আঁকা হয় বা প্যাসিভভাবে সঞ্চালিত হয়। বায়ু সংশ্লেষ এবং বাহনের মাধ্যমে নল দেয়াল থেকে তাপ শোষণ করে। ভক্ত বা ব্লোয়ারগুলি তাপ স্থানান্তর বাড়ানোর জন্য ব্যবহার করা যেতে পারে তবে উচ্চতর অপারেটিং ব্যয়ের সাথে।

4। তাপ বিনিময়

উত্তপ্ত টিউবগুলি শীতল বাতাসের সংস্পর্শে আসার সাথে সাথে তাপ তরল থেকে বাতাসে স্থানান্তরিত হয়। তরল ধীরে ধীরে তাপ হারাতে থাকে, যার ফলে এটি শীতল হওয়ার দিকে পরিচালিত করে, যখন বায়ু তাপ অর্জন করে এবং উষ্ণ হয়ে ওঠে। বা একটি শীতল অ্যাপ্লিকেশন মধ্যে বিপরীত।

5। তাপ পুনরুদ্ধার

কিছু অ্যাপ্লিকেশনগুলিতে, হিট এক্সচেঞ্জারগুলি কোনও প্রক্রিয়া থেকে তাপ পুনরুদ্ধার করতে ব্যবহৃত হয়। উত্তপ্ত বায়ু, এখন স্থানান্তরিত তাপ বহন করে, সাধারণত একটি এক্সস্টাস্ট সিস্টেমের মাধ্যমে তাপ এক্সচেঞ্জার থেকে বহিষ্কার করা হয়। এটি তাপকে আশেপাশের পরিবেশে ছড়িয়ে দিতে দেয়।

একটি তরল - থেকে - এয়ার হিট এক্সচেঞ্জার টিউব এবং পাখনার বৃহত পৃষ্ঠ অঞ্চল এবং তরল এবং বাতাসের মধ্যে তাপমাত্রার পার্থক্য ব্যবহার করে দক্ষ তাপ স্থানান্তর সক্ষম করে।

হিট এক্সচেঞ্জারের নির্দিষ্ট নকশা এবং কনফিগারেশন অ্যাপ্লিকেশন এবং কাঙ্ক্ষিত তাপ বিনিময় ক্ষমতার উপর নির্ভর করে। স্টার্লিং টিটি -তে, আমরা আপনার সঠিক চাহিদা পূরণের জন্য কাজের জন্য সেরা উপকরণ সহ তাপ এক্সচেঞ্জগুলি ডিজাইন করি। আমাদের হিট এক্সচেঞ্জার ধারণাগত নকশা পৃষ্ঠায় আরও সন্ধান করুন।

তরল - থেকে - এয়ার হিট এক্সচেঞ্জারগুলি বিভিন্ন আকারে আসতে পারে। এখানে কয়েকটি সাধারণ বিষয় রয়েছে:

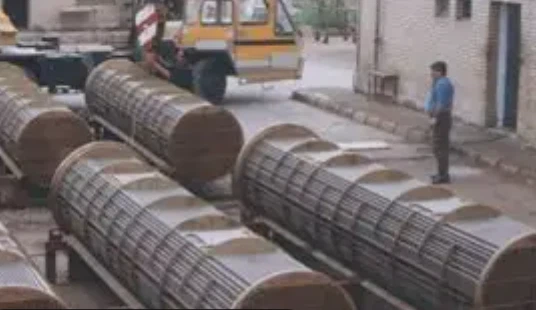

শেল এবং টিউব হিট এক্সচেঞ্জার

শেল এবং টিউব হিট এক্সচেঞ্জারগুলি তরলগুলির মধ্যে দক্ষ তাপ বিনিময়ের সুবিধার্থে শিল্প সেটিংসে ব্যাপকভাবে নিযুক্ত করা হয়। এই এক্সচেঞ্জারগুলিতে একটি বাইরের শেল থাকে, প্রাথমিক জাহাজ হিসাবে পরিবেশন করে এবং টিউবগুলির একটি অভ্যন্তরীণ বিন্যাস যার মাধ্যমে তরলগুলি সঞ্চালিত হয়। তাপ স্থানান্তর টিউব দেয়াল জুড়ে ঘটে, তরলগুলির মধ্যে তাপীয় শক্তির বিনিময় সক্ষম করে।

শেল এবং টিউব হিট এক্সচেঞ্জার সম্পর্কে আরও সন্ধান করুন।

সূক্ষ্ম টিউব হিট এক্সচেঞ্জার

ফিনেড টিউব হিট এক্সচেঞ্জারদের এক্সচেঞ্জারের বাইরের টিউবের সাথে ফিন সংযুক্ত রয়েছে। তরল টিউবগুলির মধ্য দিয়ে প্রবাহিত হয় এবং বায়ু পাখনার উপর দিয়ে যায়। ফিনস তরল এবং বাতাসের মধ্যে বর্ধিত তাপ স্থানান্তরের সুবিধার্থে পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে। বর্ধিত পাখনা সহ বর্ধিত হিট এক্সচেঞ্জার সম্পর্কে আরও জানুন।

তরল - থেকে - এয়ার হিট এক্সচেঞ্জারগুলির বিভিন্ন উদাহরণ বিভিন্ন শিল্প এবং অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। এখানে কিছু সাধারণ উদাহরণ রয়েছে।

গাড়ির রেডিয়েটার

একটি গাড়ির কুলিং সিস্টেমের রেডিয়েটার হ'ল তরল - থেকে - এয়ার হিট এক্সচেঞ্জার। এটি ইঞ্জিন কুল্যান্ট থেকে আশেপাশের বাতাসে তাপ স্থানান্তর করে যাতে ইঞ্জিনটি অনুকূল তাপমাত্রার সীমার মধ্যে পরিচালনা করে।

তেল কুলার

তেল কুলারগুলি পাওয়ার স্টেশন, স্বয়ংচালিত ইঞ্জিন, হাইড্রোলিক সিস্টেম এবং শিল্প যন্ত্রপাতি সহ বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। তারা গরম তেল থেকে আশেপাশের বাতাসে তাপ স্থানান্তর করে, তেলের সঠিক অপারেটিং তাপমাত্রা বজায় রাখে।

চার্জ এয়ার কুলার

ইন্টারকুলার হিসাবেও পরিচিত, একটি চার্জ এয়ার কুলার টার্বোচার্জড বা সুপারচার্জ ইঞ্জিনগুলিতে ব্যবহৃত হয়। এটি ইঞ্জিনে প্রবেশের আগে সংকুচিত বাতাসকে শীতল করে তোলে, বায়ু ঘনত্ব বাড়িয়ে কর্মক্ষমতা এবং দক্ষতা উন্নত করে।

বৈদ্যুতিক ক্যাবিনেটের জন্য তরল কুলিং সিস্টেম

তরল - থেকে - এয়ার হিট এক্সচেঞ্জারগুলি প্রায়শই বৈদ্যুতিক মন্ত্রিসভা কুলিং সিস্টেমগুলিতে যেমন জাহাজ বা উচ্চ - পারফরম্যান্স কম্পিউটিং সিস্টেমগুলিতে ব্যবহৃত হয়। তারা ইলেকট্রনিক্স দ্বারা উত্পাদিত তাপ সরিয়ে দেয় এবং এটি আশেপাশের বাতাসে ছড়িয়ে দেয়।

এগুলি তরল - থেকে - এয়ার হিট এক্সচেঞ্জারগুলির কয়েকটি উদাহরণ এবং শিল্প এবং প্রয়োজনীয়তার উপর নির্ভর করে আরও অনেক নির্দিষ্ট অ্যাপ্লিকেশন এবং বিভিন্নতা রয়েছে।

শিল্প বর্জ্য তাপ পুনরুদ্ধার

এই অ্যাপ্লিকেশনটির জন্য, উচ্চ - তাপমাত্রা শেল এবং টিউব হিট এক্সচেঞ্জার ব্যবহার করা হয়।

তরল - থেকে - এয়ার হিট এক্সচেঞ্জারগুলি বিভিন্ন অ্যাপ্লিকেশনগুলিতে বেশ কয়েকটি সুবিধা দেয়।

এখানে তরল - থেকে - এয়ার হিট এক্সচেঞ্জার ব্যবহারের কিছু সুবিধা রয়েছে:

• দক্ষ তাপ অপচয় হ্রাস

• তরল - থেকে - বায়ু তাপ এক্সচেঞ্জারগুলি তরল মাধ্যম থেকে আশেপাশের বাতাসে তাপ স্থানান্তর করে দক্ষ শীতল ক্ষমতা সরবরাহ করে। বায়ুর সংস্পর্শে আসা বৃহত পৃষ্ঠের অঞ্চলটি কার্যকর শীতল কর্মক্ষমতা নিশ্চিত করে কার্যকর তাপ বিনিময়ের অনুমতি দেয়।

• কমপ্যাক্ট ডিজাইন

• এই হিট এক্সচেঞ্জারগুলি প্রায়শই কমপ্যাক্ট এবং লাইটওয়েট হিসাবে ডিজাইন করা হয়, যেখানে স্থান সীমিত সেখানে ইনস্টলেশনগুলির জন্য উপযুক্ত করে তোলে। তাদের কমপ্যাক্ট আকার অতিরিক্ত স্থান দখল না করে বিভিন্ন সিস্টেম বা সরঞ্জামগুলিতে সহজে সংহতকরণের অনুমতি দেয়।

• বহুমুখিতা

• তরল - থেকে - এয়ার হিট এক্সচেঞ্জারগুলি বিভিন্ন শিল্প জুড়ে বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে। এগুলি সাধারণত স্বয়ংচালিত কুলিং সিস্টেম, বৈদ্যুতিক মন্ত্রিসভা কুলিং, এইচভিএসি সিস্টেম, শিল্প প্রক্রিয়া এবং আরও অনেক কিছুতে ব্যবহৃত হয়। এই বহুমুখিতা তাদের বিভিন্ন শীতল প্রয়োজনীয়তার সাথে অভিযোজ্য করে তোলে।

• ব্যয় - কার্যকর সমাধান

• একটি তরল প্রয়োগ করা - থেকে - এয়ার হিট এক্সচেঞ্জার বিকল্প কুলিং পদ্ধতির চেয়ে বেশি ব্যয় হতে পারে - কার্যকর। এগুলি সাধারণত তরল - থেকে - তরল তাপ এক্সচেঞ্জার বা রেফ্রিজারেশন - ভিত্তিক কুলিং সিস্টেমের মতো জটিল সিস্টেমগুলির তুলনায় ইনস্টল এবং রক্ষণাবেক্ষণ করা কম ব্যয়বহুল।

• সরলীকৃত রক্ষণাবেক্ষণ

• তরল রক্ষণাবেক্ষণ - থেকে - এয়ার হিট এক্সচেঞ্জারগুলি তুলনামূলকভাবে সোজা। বায়ু প্রবাহকে বাধা দিতে পারে এমন কোনও ধূলিকণা বা ধ্বংসাবশেষ অপসারণ করতে তাপ এক্সচেঞ্জারের বাহ্যিক পৃষ্ঠ পরিষ্কার করা সাধারণত এর কার্যকারিতা বজায় রাখতে যথেষ্ট। এই সরলতা ডাউনটাইম এবং রক্ষণাবেক্ষণ ব্যয় হ্রাস করে।

• শক্তি দক্ষতা

• তরল - থেকে - বায়ু তাপ এক্সচেঞ্জারগুলি তাপ পুনরুদ্ধার সক্ষম করে শক্তি দক্ষতায় অবদান রাখতে পারে। নির্দিষ্ট অ্যাপ্লিকেশনগুলিতে, তরল থেকে উত্তোলিত তাপটি অন্যান্য উদ্দেশ্যে যেমন পুনঃনির্দেশিত এবং ব্যবহার করা যেতে পারে, যেমন আগত তরল বা স্থান গরম করার মতো, সামগ্রিক শক্তি খরচ হ্রাস করা।
• সামগ্রিকভাবে, তরল - থেকে - এয়ার হিট এক্সচেঞ্জারগুলি দক্ষ শীতলকরণ, বহুমুখিতা, ব্যয় - কার্যকারিতা এবং রক্ষণাবেক্ষণের স্বাচ্ছন্দ্য দেয়, কার্যকর তাপ স্থানান্তর এবং তাপমাত্রা নিয়ন্ত্রণের জন্য তাদের অনেক শিল্পে পছন্দসই পছন্দ করে তোলে।

এইচএক্স সাইজিংয়ের জন্য অনুসন্ধান করুন

আপনার হিট এক্সচেঞ্জার অ্যাপ্লিকেশন পরিস্থিতি (যেমন খাদ্য প্রক্রিয়াকরণ, পেট্রোকেমিক্যাল ইন্ডাস্ট্রি, পাওয়ার কুলিং) এবং মাঝারি বৈশিষ্ট্যগুলি (ক্ষয়িষ্ণুতা/সান্দ্রতা/তাপমাত্রা) পরিবর্তিত হয়, সুতরাং স্পেসিফিকেশন পরিকল্পনাটিও একচেটিয়াভাবে অভিযোজিত হবে - দয়া করে আমাদের আপনার প্রয়োজনগুলি জানান।
